Образование множества независимых фирм, приход на российский рынок инофирм со своими особенностями работы, необходимость достойно конкурировать в борьбе за рынок диктуют поиск новых средств и методов деятельности для привлечения клиентов. В их числе и те, которые основаны на использовании компьютеров и, следовательно, новых видов узкоспециализированного ПО.

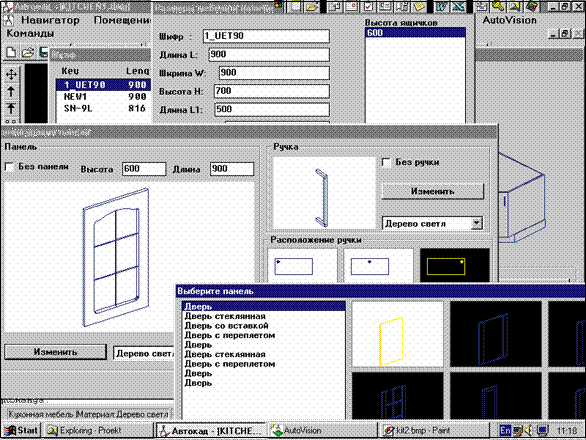

Настройка элементов библиотеки 3D-FLAT затрагивает широкий спектр параметров
Требования к ПО для создания интерьеров в общих чертах сложились уже давно. Не берусь описать все аспекты решаемой задачи, однако в первом приближении коммерческая программа для предпродажной работы с потенциальным покупателем мебели должна обеспечивать:
- возможность планировки помещения по эскизам клиента;
- внесение в чертеж элементов мебели из заранее заготовленной библиотеки;
- точное позиционирование элементов мебели на плане с учетом ее высоты;
- получение отчетных форм-спецификаций о наборе мебели и ее стоимости с возможностью их редактирования;
- трехмерное изометрическое представление созданной планировки с мебелью;
- вывод на печать изображения планировки и спецификации;
- выполнение указанных выше действий не более чем за 30 мин;
- возможность обучения работника, не обладающего компьютерной грамотностью, в течение 1 - 2 ч;
- редактирование и пополнение библиотеки элементов мебели;
- просмотр цветного изображения мебели и вставка его в чертеж комнаты;
- возможность создания для повторного использования стандартных наборов мебели из имеющихся в библиотеке элементов;
- использование расширенных средств визуализации - произвольного перспективного вида, тонированного представления с текстурами и анимацией.
Из исследованных мною программ, предлагаемых на российском рынке иностранными фирмами, ни одна в полной мере не отвечает приведенному набору требований. Они не имеют доступных из стандартного интерфейса средств редактирования библиотек, графического представления элементов мебели в меню выбора. Достоинства этих программ высокая скорость работы, скромные требования к машинным ресурсам (процессор i286, ОЗУ 4 Мб) и скромное пространство, занимаемое на диске (около 2 Мб), характерные, впрочем, почти для любых программ под DOS. Права на них принадлежат конкретным мебельным фирмам, не склонным делиться с конкурентами технологией или готовым предоставлять свое ПО, но по цене, делающей такое приобретение заведомо нерентабельным.
В одной московской фирме при покупке кухонной мебели мне довелось наблюдать работу некой российской заказной программы. Она несложна и эффективна в использовании, но до уровня коммерческого продукта недотягивает. Библиотека элементов создана в виде внутренних блоков в файле прототипа чертежа AutoCAD и не имеет графического меню. Программа позволяет создавать планировку для помещений с проемами в стенах. Вставка блоков производится из командной строки AutoCAD. Визуализация ограничена изометрией со скрытыми невидимыми линиями. Спецификация посылается в Excel. Листок с расшифровкой имен блоков занимает на стене офиса фирмы почетное место. Эта программа допускает пополнение перечня блоков, что является огромным преимуществом, однако при столь скромном сервисе использование AutoCAD R14 и Excel 97 в сочетании с ПК на базе процессора не ниже 90 МГц Pentium, ОЗУ 32 Мб, необходимым объемом дискового пространства не менее 200 Мб кажется не вполне оправданным. Сам же факт появления подобного отечественного продукта радует.
По роду занятий мне пришлось исследовать применимость для рассматриваемой специальной задачи ПО другого профиля, а именно архитектурных программ семейства AutoCAD. Побудительным мотивом послужило родство проблем: создание планировки, размещение элементов интерьера, получение спецификаций, визуализация в трехмерном представлении со всем этим архитектурные пакеты справляются легко и изящно. Кроме того, структура, графический интерфейс и средства пополнения библиотек элементов в таких программах, как АРКО и Softdesk Auto Architect, наилучшим образом отвечают поставленным целям. Их возможности по визуализации позволяют получать абсолютно фотореалистичные изображения и выполнять анимацию. Однако, являясь пакетами профессиональными, они предполагают наличие у пользователя знания графической среды AutoCAD и требуют больших, чем определено во вводной части статьи, временных затрат на изучение основных функций. Такова плата за универсальность и высокую гибкость настройки под конкретные нужды. Подобные программы наилучшим образом отвечают запросам дизайнера интерьеров, работающего по индивидуальным заказам. Обзор этих программ уже опубликован в PC Week/RE, № 40/97, с. 54).
Для предпродажной планировки мебели нужно что-нибудь попроще. Из программ, представленных на отечественном рынке, мне известна лишь одна отвечающая приведенным выше требованиям.
Программа 3D-Flat фирмы “Элекран” (г. Одесса) работает в среде AutoCAD R13/R14 под управлением Windows 95/NT. В ней предусмотрены простейшие средства построения планов помещений с возможностью прорисовки замкнутых прямоугольных контуров стен, отдельных линейных и дуговых участков стен. Габариты и рисунок окон и дверей назначаются в диалоговом режиме. Предусмотрены перенос, сопряжения и удаление участков стен, а также перенос и удаление проемов. Возможно построение параметрических колонн прямоугольных, круглых и с вутами, а также ригелей и карнизов. Все операции по построению помещения предельно просты и интуитивно понятны, для их освоения требуется не более 10 мин.

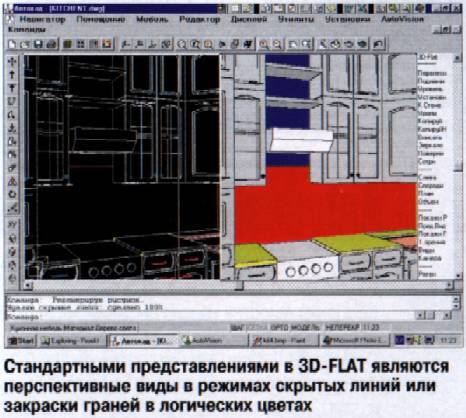

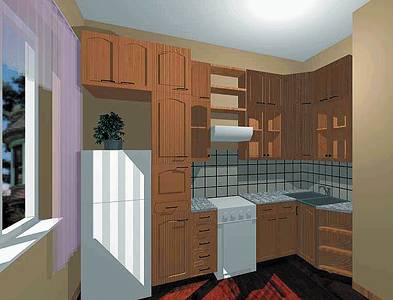

С помощью программы 3D-FLAT достигается высокое качество изображения
Создание планировки и размещение мебели по умолчанию предусмотрено в проекции плана или в изометрической проекции. Переход между режимами экрана осуществляется нажатием кнопки на панели инструментов. Возможно использование многоэкранной конфигурации.
Верхний уровень библиотеки мебели представляют каталоги: офисная мебель, кухонная мебель, мягкая мебель, торговое оборудование. Все иерархические разделы библиотеки доступны пользователю для редактирования. Нижние уровни представлены графическими палитрами, а для каждого параметрического элемента предлагается несколько типоразмеров и вариантов материалов. Пользователь может создавать и помещать в библиотеку непараметрические объекты в качестве внешних блоков. При этом процесс определения блока и назначения ему атрибутов существенно облегчен по сравнению с аналогичной процедурой в AutoCAD.
Из объектов библиотеки можно формировать стандартные наборы и хранить их в соответствующих разделах библиотеки. Для каждого элемента возможно определение установочных точек, используемых при формировании оригинальных сборок. Помимо основной библиотеки имеются базы карнизов, листовых материалов, типовых столешниц, инструменты для создания оригинальных столешниц и жалюзи.
Программой предусмотрены команды для расстановки элементов вдоль стен и их взаимного перемещения. Настройке подлежат такие параметры, как толщина и высота стен, размеры окон и дверей, также возможен выбор материала и высоты установки элементов.
Автоматическое назначение материала элементу в момент вставки в чертеж служит для определения стоимости варианта исполнения и более качественной визуализации. Материал может быть двух текстур, используемых для фотореалистичного представления различных частей объекта. Назначение материала в чертеже можно менять вручную.
Для качественной визуализации используется программа Auto Vision, облегчающая работу с материалами, поскольку их назначение производится автоматически в момент вставки объектов в чертеж. Для создания источников света и камер перспективного вида предусмотрены специальные команды, избавляющие пользователей от неудобства стандартных процедур Auto Vision. Картинки в результате получаются при невысоких затратах труда весьма хорошего качества, что, возможно, порадует также и дизайнеров интерьеров.
Программа формирует отчетные документы двух видов: для сборки без детализации и с учетом входящих в них элементов. Форма и расчетные формулы документов могут задаваться пользователем. В качестве настраиваемых параметров устанавливаются значения валютного курса и скидки. Допустимо составление спецификации только части выбранных элементов. Спецификации можно редактировать, обрабатывать в табличном процессоре, а также вставлять непосредственно в чертеж.
Четкая и лаконичная документация к программе содержит описание всех основных функций, а объем ее едва ли не меньше предлагаемой вашему вниманию статьи, что экономит время пользователя при поиске необходимой информации.
Еще одна программа той же фирмы - 3D-Exhibition. Она выполнена на основе 3D-Flat, имеет сходный с ней интерфейс и основные принципы работы и предназначена для разработки планировочных решений выставок на основе типовых сборно-разборных конструкций. Библиотека содержит как готовые прогоны, так и отдельные конструктивные элементы, реализованные в виде непараметризуемых внешних блоков. Размещение элементов на чертеже производится по узлам сетки с шагом 100x100 мм, в связи с чем объектная привязка практически не используется. Программа предусматривает возможность подсчета площадей стендов, выдает спецификации с указанием стоимости аренды и услуг отдельно для каждого арендатора.
