CeBIT’98
Алексей Максимов
Подразделение Electronic Visual Systems японской корпорации Mitsubishi Electric (www.mitsubishielectric.com) представило на мартовской выставке CeBIT’98 в Ганновере широкий спектр оборудования профессионального уровня - так называемых средств визуальных коммуникаций. На стенде компании демонстрировались аппараты аналоговой и цифровой видеозаписи, проекторы, CCD-камеры, цветные и монохромные видео- и фотопринтеры, а также системы безопасности. Среди показанных новейших разработок Mitsubishi Electric, о которых мы еще не рассказывали, - цифровые сублимационные принтеры СР-2000DE и CP-800DW, цифровые системы безопасности DS-100 и MDS-80 и видеокамера CCD-400E.
Цветной принтер CР-2000DE позволяет получать отпечатки фотореалистического качества базового формата А4 (кроме А4 допускается вывод отпечатков размером 20х21 см и 21х35 см). Область применения этого устройства - профессиональная обработка фотографий и иных изображений, настольные издательские системы и печать документации для визуального контроля качества.
CР-2000DE обеспечивает печать с разрешением 325 точек на дюйм (dpi), воспроизводя на бумаге 16,7 млн. цветов или 256 градаций серого. Для подключения устройства к компьютеру, цифровой фотокамере и другим устройствам служат интерфейсы Centronics и SCSI-2. Принтер оснащен кадровой памятью объемом до 24 Мб и рулонной системой подачи бумаги. Устройство имеет драйверы для MacOS, Windows 95 и Windows NT и позволяет печатать на одном листе 4, 6, 16 или 24 композитных изображения.

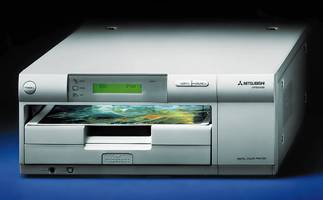

Цифровой фотопринтер CP-2000DE
Принтер CP-800DSW обеспечивает печать цветных изображений меньшего формата с разрешением 244 dpi. При этом поддерживаются классические размеры фотографий - 127х178 мм (60 отпечатков из одного рулона, время вывода - 90 с) и 127х102 мм (100 отпечатков из одного рулона, время вывода - 60 с). Защита полученных отпечатков от внешних воздействий достигается путем их ламинирования в процессе печати. Устройство оснащено интерфейсами Centronics и SCSI-2 и поставляется с драйверами для Windows 95 и MacOS.
Интересно, что японские разработчики предусмотрели возможность включения этого принтера в набирающие популярность так называемые станции цифровой обработки и вывода изображений. В общем случае такие станции состоят из компьютера, сенсорного экрана, экранной системы управления на основе меню и различных устройств хранения и ввода информации, например дисководов гибких дисков, сменных дисков типа Zip и CD-ROM или адаптеров РС-карт, видеокамер и сканеров. Станции предназначены для ввода, стандартной обработки и вывода изображений в виде фотореалистических отпечатков. Область применения подобных станций чрезвычайно широка - от профессиональных фотостудий до фотоустановок самообслуживания (см. PC Week/RE, № 10/98, с. 5).
Комплексная система безопасности DS-100 представляет собой законченное решение, содержащее все необходимые компоненты, включая ПК. Модульная архитектура позволяет осуществлять легкое расширение системы дополнительными компонентами в случае усложнения задачи мониторинга объекта.
Базовый комплект состоит из цифрового видеомагнитофона, соединительного модуля, модуля ввода видеосигнала и монитора. Один модуль ввода допускает подключение двух камер наблюдения. В свою очередь каждый соединительный модуль поддерживает до пяти модулей ввода. Заметим, что поскольку один канал используется для синхронизации, то суммарное число видеокамер ограничено девятью. Всего же DS-100 позволяет подключить до 4 соединительных модулей, или до 36 камер.
Важным элементом системы цифровой видеозаписи является подсистема дисковой памяти емкостью от 2 до 36 Гб. Оценить, много это или мало, можно на следующем примере. Если принять, что система регистрирует движение на объекте примерно 11% времени в течение суток, запись осуществляется со скоростью 1 кадр в секунду и на сжатый кадр отводится 10 Кб дискового пространства, то на 36 Гб уместится 379-дневный мониторинг объекта.
Кроме базовой конфигурации DS-100, Mitsubishi Electric предлагает различные дополнительные модули, позволяющие подключать дисководы типа Jaz или соединять распределенные DS-100 с центральной станцией управления по каналам ISDN. При создании сетевой конфигурации на мониторах центральной станции становятся доступны в реальном времени видеоизображения, принимаемые на локальных станциях, и передаваемые сигналы тревоги, а также удаленный доступ к ранее записанным фрагментам мониторинга объектов. Другой дополнительный модуль позволяет осуществлять поиск требуемых изображений и фрагментов видеозаписи. Распечатка изображений возможна путем подключения к системе цифрового или видеопринтера серии CP-700 или 800.

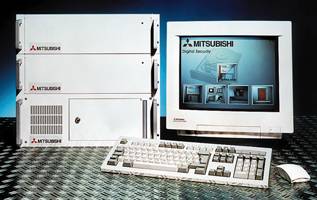

Система безопасности DS-100
Немаловажное место в DS-100 занимает подсистема защиты данных, аппаратно реализованная в виде заказной криптографической микросхемы. Эта подсистема предотвращает декодирование и копирование видеозаписи. Микросхема используется не только для шифрования данных, но и для авторизации ISDN-соединений и удаленного управления.
Если масштабы объекта не настолько велики, чтобы оправдать использование системы DS-100, то целесообразно использовать модель MDS-80, предназначенную для обеспечения безопасности бензоколонок, магазинов, банков или игровых центров. MDS-80 представляет собой компактный настольный модуль, оснащенный жестким диском с максимальной емкостью 1 Гб. Система управляется компьютером, подключенным через стандартный интерфейс. Стандартная конфигурация ПК требует как минимум 486-го процессора, графической платы VGA и ISDN-адаптера. К этой системе можно подключить до 8 видеокамер.
Поскольку MDS-80 обеспечивает передачу данных через ISDN к любому ПК, то осуществлять непрерывный мониторинг объекта можно в удаленном режиме (в США и Западной Европе, где более развиты ISDN-каналы, - даже из дома). Также есть возможность в удаленном режиме конфигурировать систему и управлять камерами.
Для систем безопасности типа DS-100 или MDS-80 предназначена новая камера CCD-400E. Это устройство основано на CCD-модуле размером 1/4 дюйма, что делает его более компактным по сравнению с 1/3-дюймовыми предшественниками. Благодаря небольшим размерам (66х55х103,5 мм) и поддержке внешней синхронизации камера может быть легко интегрирована с различными системами мониторинга, фотостудиями и мультимедийными приложениями. CCD-400E оснащена моторизованными автофокусом и трансфокатором с 14 шагами позиционирования (весь диапазон фокусных расстояний проходится за 2 секунды). Допускается и ручная установка фокусного расстояния. Встроенный цифровой сигнальный процессор обеспечивает автоматический мониторинг и автоматическую коррекцию цветовой гаммы, подстройку баланса белого и компенсацию встречного потока света. Все функции управления можно осуществлять непосредственно на устройстве или с помощью специального ПО для ПК.
Телефон московского представительства Mitsubishi Electric: (095) 560-3034.
