Всеволод Разевиг
САПР
Больше года тому назад корпорация Mentor Graphics, специализирующаяся на разработке ПО для автоматизации проектирования больших и сверхбольших интегральных схем, многослойных печатных плат и сложных радиоэлектронных устройств для рабочих станций под управлением UNIX, объявила о переносе части ПО на платформу Windows NT (см. PC Week/RE, № 10/97, c. 44 и № 24/97, c. 35). Однако к настоящему времени на эту платформу переведены лишь средства проектирования печатных плат Design Architect и Board Station.

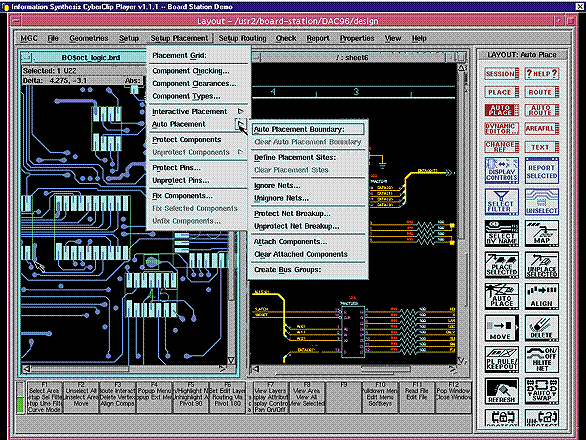

Графический редактор Board Station взаимодействует с программой авторазмещения компонентов и автотрассировки проводников SPECCTRA фирмы Cadence, а также со многими другими программами
Чтобы познакомиться с этими и другими программами Mentor Graphics, можно воспользоваться мультимедийными демонстрациями, доступными через Web-сервер www.mentorg.com. Программа CyberClip Player Demo Engine фирмы Information Synthesis позволяет просматривать их на ПК под управлением Windows 95 (они просматриваются также под управлением UNIX). Для этого необходимы процессор с тактовой частотой не менее 100 МГц, 24 Мб ОЗУ, цветной монитор (не менее 256 цветов) с разрешением 1024х768 и звуковая карта типа Sound Blaster.

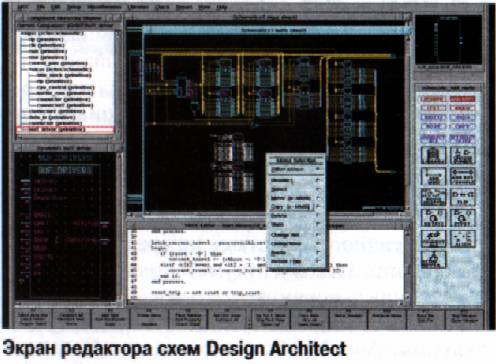

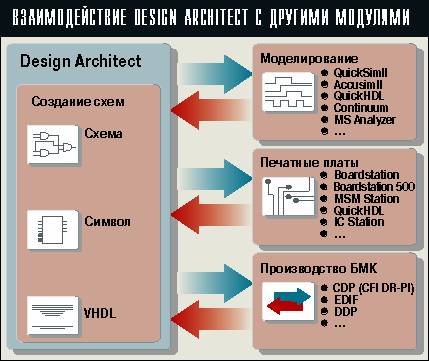

Design Architect представляет собой универсальный редактор схем, передаваемых затем на разработку печатных плат, программируемых логических матриц, интегральных схем или базовых матричных кристаллов. Его интуитивно понятный интерфейс имеет много возможностей для ускорения ввода графических объектов. Инструмент оперирует с иерархическими схемами, графическими символами и фрагментами схем, описанных на языке VHDL, и передает данные различным программам. К их числу относятся пакеты моделирования аналоговых и цифровых устройств, проектирования топологии многослойных печатных плат, включая гибридные платы, и многокристальные сборки и программы третьих фирм, в частности для разработки заказных и полузаказных интегральных схем с передачей данных о списках соединений в форматах CDP, EDIF и DDP. C помощью инструмента RF Gateway обеспечивается непосредственный интерфейс с программами ряда других фирм, в частности с пакетом HP EEsoft Series IV для разработки устройств СВЧ.
Программа Board Station поддерживает полный цикл разработки печатных плат - от ввода схемы до разработки ее топологии. На завершающих этапах выпускаются сборочные чертежи и генерируются управляющие файлы для CAM-оборудования. На платформах Windows NT и UNIX используются одни и те же форматы файлов схем, печатных плат и библиотек компонентов, что обеспечивает совместную работу над проектом с помощью программ, функционирующих на разных платформах.
Из имеющихся средств демонстрации наиболее интересна программа AccuSim II, не переведенная, однако, на платформу Windows NT. Она предназначена для моделирования аналоговых устройств, реализуемых как в дискретном, так и в интегральном исполнении по различным технологиям. Библиотека аналоговых компонентов AccuPart содержит более 10 тыс. моделей. Утилита Selector Guide, встраиваемая в Design Architect, осуществляет в библиотеке поиск компонентов по заданным параметрам. Для моделирования на уровне систем специально для AccuSim II разработан язык описания макромоделей аналоговых устройств HDL-A (разработка фирмы ANACAD Computer Systems), основанный на синтаксисе языка цифровых устройств VHDL. С помощью HDL-A удобно описывать такие специальные эффекты, как разрушение компонентов, тепловые эффекты, а также моделировать не только электрические, но и механические и гидравлические системы. Специальный алгоритм разбиения сложных схем на отдельные блоки позволяет рассчитать для них S-, Y- или Z-параметры, что сокращает затраты времени при анализе частотных характеристик. Помимо алгоритмов, принятых в известной программе SPICE, используются методы одношаговой релаксации для повышения сходимости решений нелинейных уравнений (это полезно при наличии в схеме МОП-транзисторов). Благодаря специальной опции XL существенно (возможно в 50 раз) сокращаются затраты времени на моделирование на электрическом уровне цифровых устройств, содержащих до 100 тыс. транзисторов. Моделирование смешанных аналого-цифровых устройств выполняется с помощью дополнительных модулей Eldo и Mixed-Signal Pro. Таким образом, программные средства корпорации Mentor Graphics обеспечивают сквозное проектирование аналоговых и цифровых устройств широкого диапазона частот, задаваемых как на уровне принципиальных схем, так и многоуровневыми функциональными описаниями, и реализуемых по различной технологии.
К сожалению, переведенные на платформу Windows NT модули Design Architect и Board Station обеспечивают лишь подготовку данных и выполнение отдельных операций, например размещение компонентов на печатной плате и ее трассировка. Другие процедуры - расчет теплового режима и надежности, моделирование с учетом результатов топологического проектирования, расчет перекрестных помех, передача данных в производство и т. п. - выполняются с помощью основного комплекса программ Mentor Graphics на рабочих станциях, созданных на базе RISC-процессоров фирм Hewlett-Packard, Sun, DEC и IBM, под управлением ОС UNIX. Планы по переводу этих модулей на платформу Windows NT пока неизвестны.
ПО корпорации Mentor Graphics поставляет фирма “СКАН”, с которой можно связаться по телефону: (095) 232-2343 или по адресу: www.scan.ru.
Со Всеволодом Разевигом можно связаться по адресу: razevig@pcweek.ru.
