Елена Покатаева
В сентябре прошлого года ISO/IEC (технический комитет по совершенствованию международных стандартов на кабельные системы) выступил с предложением развития существующего стандарта IS 11801, который описывает кабельные системы категории 5 (класс D по классификации ISO). Согласно этому предложению появляются два новых класса:
- класс E (категория 6), содержащий спецификацию кабелей с частотой 200 МГц;
- класс F (категория 7), описывающий кабели с частотой 600 Мгц. За основу этой спецификации принят национальный немецкий стандарт DIN 44315-5, предусматривающий также разработку новых интерфейсов для телекоммуникационных розеток.

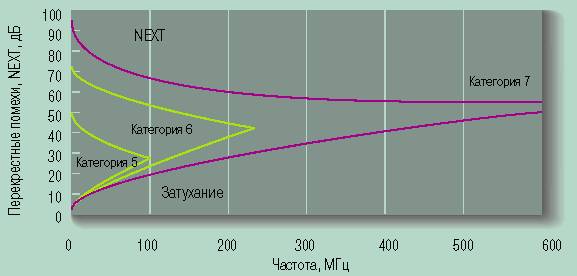

Работоспособность кабеля определяется наличием зазора между кривой затухания и NEXT
Решающее значение для работоспособности кабеля имеют две его характеристики: NEXT (перекрестные помехи на ближнем конце) и затухание. Из рисунка видно, что значения частот 100, 200 и 600 МГц являются критическими точками для кабелей классов D, E и F соответственно.
Еще в конце прошлого года ожидалось, что в феврале будут приняты окончательные варианты стандартов, и большинство поставщиков структурированных кабельных систем уже подготовило к выпуску не только сами кабели, но и полные системы. Однако утверждение стандартов перенесено на осень, а готовые решения под проекты стандартов демонстрируются на выставках.
Так, на выставке CeBIT’98 компания AMP представила три новых семейства своих кабельных систем, соответствующих стандартам ISO:
- Momentum (класс D, категория 5);
- Quantum (класс E, категория 6);
- Platinum (класс F, категория 7).
Фактически семейство Momentum объединяет всю уже выпускаемую продукцию для кабельных систем на экранированном и неэкранированном кабеле категории 5, включая известную систему 110Connect, достаточно дешевую систему EconoLink (ее меньшая стоимость достигается за счет упрощения защиты от внутренних наводок), а также системы EMT и ACO, отличающиеся типом гнезда.
В состав Quantum входят две системы:
- EMT, предполагающая применение экранированных и неэкранированных кабелей, включая PiMF600, PiMF300, UTP 300 МГц;
- ACO (AMP Communications Outlet), специализированная экранированная система.
Семейство Platinum включает исключительно экранированные кабели (АСО и EMT) с частотой передачи сигнала 600 МГц.
Продукция семейств Quantum и Platinum поступила в продажу в конце прошлого года. Несмотря на относительную новизну оборудования, московская компания LANHost успела выполнить несколько проектов на его базе. СКС Quantum инсталлирована в новом здании Московской налоговой инспекции (около 160 км кабеля) и ГУ ЦБ РФ по Московской области (2500 розеток). На основе СКС Platinum функционирует в Москве сеть Газпромбанка (около 40 км кабеля).
Современные высокочастотные кабели требуют особой модульной архитектуры соединительных элементов, в частности интерфейсов с телекоммуникационными розетками, выполняемых в виде адаптерных вставок, которые устанавливаются между концом кабеля и розеткой. Такая модульная архитектура интерфейса позволяет заменять вставки, не затрагивая собственно кабельной системы. Это означает сохранение гарантий на инсталлированную сеть при внесении изменений в конфигурацию.
Компания AMP выпускает около 50 типов адаптерных вставок. Есть среди них и такие, которые позволяют задействовать все четыре пары проводов (многие современные коммуникационные протоколы используют лишь две пары из четырех) и применять один кабель для подключения двух устройств, например телефона и ЛВС.
По словам Валерия Капустяна, представителя московского офиса АМР, адаптерные вставки АМР продают под своими торговыми марками Siemens (в составе своей СКС ICCS) и Legrand. По его оценке, в течение 1997 г. самый быстрый рост спроса наблюдался в секторе экранированных кабельных систем. Кроме того, как считает г-н Капустян, интерес российских коммуникационных компаний вызывают оптические кабели для воздушной прокладки, выпускаемые АМР. Технология их производства предполагает отказ от применения металлизированной брони, что сводит к нулю все проблемы с заземлением кабелей.
Телефон московского представительства AMP: (095) 926-5509, фирмы LANHost: (095) 286-4105.
Германия настолько “экранированная” страна, что в рекламных брошюрах по СКС, распространяемых на выставке, отсутствуют любые намеки на существование кабельных систем на неэкранированном кабеле
