Александр Трубицын
На выставке CeBIT’98 стали известны подробности о новой технологии OAW (Optically-Assisted Winchester), разрабатываемой фирмой Quinta (www.quinta.com), в августе прошлого года приобретенной компанией Seagate (см. PC Week/RE, № 36/97, с. 12). В настоящее время, по некоторым сообщениям, в лабораториях Quinta демонстрируются QAW-устройства, на которых достигнут так называемый суперпарамагнитный предел - теоретически максимально достижимая плотность записи информации на магнитный носитель с использованием традиционных методов. Эта величина составляет от 20 до 40 Гбит/дюйм2. При таких плотностях надежное считывание становится невозможным из-за выхода на масштаб кристаллической структуры магнитного покрытия пластин диска.
Какие же новые решения предлагает использовать Quinta, чтобы продлить жизнь технологии механических магнитных запоминающих устройств? Во-первых, в качестве покрытия пластин используется не кристаллический, а аморфный сплав редкоземельных элементов, который теоретически может поддерживать значительно более высокую поверхностную плотность записи. Во-вторых, в процессе записи элемент поверхности разогревается лазерным пучком до точки Кюри сплава и перемагничивается записывающей катушкой. После остывания его спонтанное перемагничивание становится очень маловероятным. При чтении намагниченность элемента поверхности определяется по поляризации отраженного лазерного луча, аналогично тому как это делается в магнитооптических устройствах.

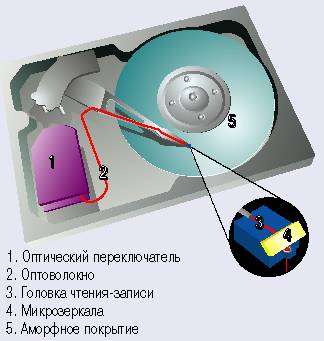

Внутреннее устройство oaw-накопителя
Для воплощения этих идей компании Quinta пришлось решить ряд инженерных задач и разработать конструкцию основных узлов оптического винчестера. В нем используется красный лазер (подобный применяемым в устройствах DVD), генерирующий импульсы света, которые, проходя через оптический переключатель, выбирающий головку чтения-записи и обеспечивающий время переключения 1 мс, попадают в оптоволокно. Сеть оптических волокон толщиной менее человеческого волоса, проходя по подвеске головок диска, соединяет оптический переключатель с головками.
При разработке конструкции головки были созданы уникальные линзы диаметром 350 мкм, фокусирующие свет на поверхности пластины. Эти линзы способны в значительной мере компенсировать изменения высоты полета головки над поверхностью.
Сердцем сервосистемы являются микрозеркала размером менее острия булавки, расположенные на концах рычагов подвески головок и отражающие свет, приходящий от оптических волокон, через линзы на поверхность пластины. Эти зеркала управляются электрическими импульсами, под действием которых слегка поворачиваются и таким образом перемещают пучок света по поверхности без механического перемещения рычага подвески головки. С помощью такой системы предполагается достигнуть плотности дорожек, превышающей 100 000 на дюйм.
