Сенсорные технологии активно вторгаются на российский компьютерный рынок. Дебют этих систем состоялся более четырех лет назад, но бурный рост рынка начался только этим летом, когда на станциях Московского метрополитена, в крупных гостиницах и на вокзалах появились сенсорные информационные киоски. Часть из них была установлена в рамках проекта “Городская информационная система Москвы”, другая - как проекты отдельных фирм.
Впервые сенсорная технология появилась более 25 лет назад, когда специалисты американской фирмы ELO TouchSystems разработали электродную резистивную технологию, позволяющую добиться редкого сочетания высокой надежности и гарантированной точности с потрясающей адаптивностью. Эта разработка дала толчок к развитию сенсорных технологий. На рынке стали появляться сенсорные экраны, использующие принцип поверхностных акустических волн (ELO TouchSystems), изменения распределенной емкости (MicroTouch), инфракрасных волн и 4-электродную резистивную технологию (ряд тайваньских фирм).
Рассмотрим особенности различных типов реализации сенсорного интерфейса.
Резистивная 5-электродная технология
Сенсорный экран, выполненный по этому принципу (AccuTouch), представляет собой стеклянное основание, покрытое снаружи слоем пластика. На обе поверхности изнутри нанесен специальный проводящий слой. Пространство между стеклом и пластиком заполнено особым составом, запатентованным фирмой ELO TouchSystems. Этот состав надежно изолирует проводящие поверхности. При нажатии на пластик состав расступается и проводники соприкасаются между собой. Изменение сопротивления регистрируется контроллером, и координата прикосновения передается в компьютер.
Принцип поверхностных акустических волн (ПАВ)
Экран, основанный на этом принципе (IntelliTouch), выполнен в виде стеклянной панели с пьезоэлектрическими преобразователями, расположенными в углах экрана. Специальный контроллер посылает на них высокочастотный электрический сигнал, который преобразуется в акустические волны. Волны отражаются массивом датчиков, расположенным по краям панели. Приемные датчики собирают отраженные волны и направляют их обратно на преобразователи, которые преобразуют полученные данные в электрический сигнал, анализируемый контроллером. Особенность этой технологии в том, что координата прикосновения вычисляется не только по осям X и Y, но и по оси Z.
Принцип изменения распределенной емкости
Экран выполнен в виде стеклянной панели с нанесенным на нее проводящим слоем, т. е. поверхность экрана представляет собой распределенную емкость, изменяющуюся при прикосновении. Эти изменения регистрируются и обрабатываются контроллером, который затем вычисляет координату прикосновения.
Технология использования инфракрасных волн
Экран выполнен в виде рамки с рядами инфракрасных излучателей, которые создают решетку. Появление постороннего предмета в пределах решетки регистрируется контроллером, обрабатывается и передается в компьютер.
Конструктивно сенсорные экраны выполняются в виде стеклянного основания, повторяющего кривизну поверхности электронно-лучевой трубки или жидкокристаллической матрицы монитора. На рынке присутствуют сферические, FST, цилиндрические и плоские экраны, что позволяет выбрать оптимальный вариант для любого монитора.
Исключение составляют экраны, использующие инфракрасные волны, и “вандалостойкие” экраны SecureTouch фирмы ELO. Первые, как уже говорилось, выполнены в виде рамки, которая надевается на монитор. Вторые устанавливаются перед монитором. Обусловлено это тем, что SecureTouch представляет собой сенсорный экран повышенной прочности. Разработанный на базе технологии ПАВ, SecureTouch способен противостоять грубому воздействию. Он будет продолжать работать, несмотря на царапины, которые испортили бы любой другой сенсорный экран, и способен выдерживать удары тяжелых предметов. Основой SecureTouch является отожженное или отпущенное стекло, толщиной 0,25 или 0,5 дюйма.
Сенсорные экраны этого класса проходят испытания согласно требованиям спецификации UL (UL-1950). На поверхность экрана с высоты 51,5 дюйма (примерно 131 см) несколько раз бросают стальной шар весом один килограмм. SecureTouch выдерживает испытание без повреждений и царапин на поверхности.
В начале этого года появилась еще одна разновидность сенсорного экрана. Это экраны Scribex фирмы ELO. Scribex дает возможность рукописного ввода информации в компьютерную систему. Таким образом решаются насущные проблемы банковских и торговых приложений. Новое решение помогает пользователям избежать трудностей, возникающих при авторизации доступа и заполнении различных документов с клавиатуры. Экраны выполнены по 5-электродной резистивной технологии. Высокое разрешение и большая скорость сканирования позволяют ввести подпись с качеством, достаточным для идентификации ее большинством программ.
Программно-сенсорные экраны полностью эмулируют стандартную мышь. Драйвер позволяет установить режимы реакции на нажатие, отжатие, двойное прикосновение. В настоящее время доступны драйверы под DOS, Windows 3.x, Windows 95, Windows NT и ряд UNIX-систем, OS/2, Apple Macintosh.
Выпускается много разновидностей контроллеров сенсорных экранов, отличающихся друг от друга способом связи с компьютером. Контроллеры PC-Bus вставляются в слот расширения системной платы, последовательные - подключаются к последовательному порту. Последние могут быть как внешними, так и внутренними, встраиваемыми непосредственно в монитор. Для работы в портативных ПК выпускается серия PCMCIA-контроллеров.
Технология сенсорного ввода имеет ряд свойств, делающих ее незаменимой во многих приложениях. Первое из них - реализация генетически заложенной установки “прикосновения к интересующему объекту”. Для человека естественно прикасаться к предмету для получения дополнительной информации о нем. Это происходит интуитивно и не приводит к внутреннему конфликту, который подчас вызывают традиционные средства ввода. Это свойство идеально решает проблему дружественного интерфейса в справочно-информационных системах, рассчитанных на массовый доступ.

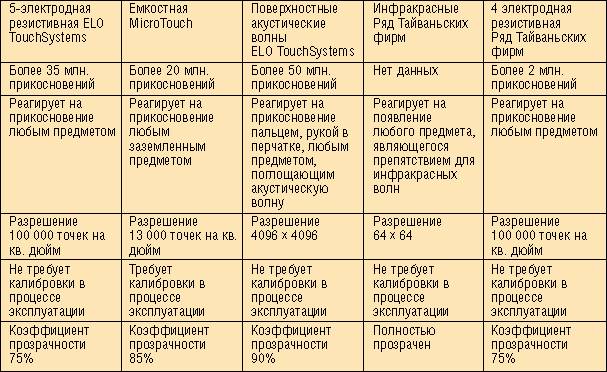

Характеристики сенсорных технологий
Второе свойство - максимальная защита от ошибок оператора. Многие, наверное, помнят заклеенную клавиатуру на кассовых машинах в магазинах. Нерациональное размещение клавиш и высокие нагрузки приводят к ошибкам ввода. Поэтому кассиры нашли простой выход и закрывали редко используемые клавиши спичечными коробками. При использовании сенсорного ввода клавиатура на экране монитора формируется программно. Это позволяет не перегружать оператора и выводить только те клавиши, которые используются в данный момент. Кроме того, можно подобрать оптимальные размер и цвет клавиш.
Сенсорный ввод также снижает вероятность взлома и проведения несанкционированных действий в компьютерной системе.
Эти и другие особенности делают сенсорную технологию оптимальной для использования в качестве POS-терминалов, в медицине, в промышленности (терминал контроля процесса), в приложениях массового доступа, в охранном бизнесе (система идентификации и наведения устройств слежения), в финансовых приложениях.
Уже сейчас решения на основе сенсорного ввода успешно используются в различных организациях Москвы, Санкт-Петербурга и многих других городов.
С фирмой Quarta TouchSystems, где работает автор статьи, можно связаться по телефону в Москве: (095) 256-0101 или по адресу: quarta.touch@relcom.ru.
