Первый взгляд
Валерий Давыдов
Тестовая лаборатория редакции PC Week/RE провела испытания системной платы ATC-6220 Pentium II 440BX AGP компании A-Trend Technology (Тайвань), предоставленной ее российским партнером - компанией СИТИЛИНК. Плата предназначена для настольных ПК на основе процессоров семейства Pentium II.
ATC-6220 представляет собой интегрированную системную плату формата ATX на основе комплекта Intel 440BX AGPset для процессоров с разъемом Slot 1 (Pentium II 233 - 450 МГц, Celeron) с флэш-BIOS компании Award с поддержкой PnP, Green, DMI, INT 13. На плате расположены один разъем расширения AGP, три ISA, четыре PCI (из них два разделяемых), три 168-контактных разъема DIMM-модулей ОЗУ (расширяется до 384 Мб SDRAM на частотах 66/100 МГц, в т. ч. PC100 и ECC-типа или до 768 Мб EDO на 66 МГц), периферийные порты: два Bus Master EIDE (UDMA/33), НГМД (до 2,88 Мб), параллельный ЕСР/ЕРР, два последовательных 16550, два USB, по одному IrDA TX/ RX, PS/2 для подключения клавиатуры и мыши, Creative SB-Link PC/PCI Audio (для звуковых PCI-плат), регулятор напряжения (1,8 - 3,5 В) с автоопределением ядра процессора, разъемы для подключения трех управляемых вентиляторов. Размеры платы - 305x186 мм.

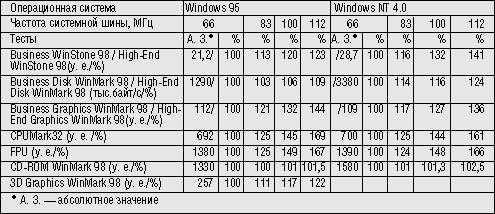

Стендовый ПК на основе ATC-6220: результаты тестирования
Перечислим дополнительные возможности и особенности ATC-6220: широкий выбор последовательности загрузки; кэширование видеоОЗУ; установка размера AGP Aperture; возможность управления частотой шины из BIOS, мониторинг температуры процессора и ПК, скоростей вращения вентиляторов, напряжения питания процессора и узлов ПК. Расширенные функции энергосбережения реализованы с учетом применения блока питания типа ATX (в частности, к этим функциям относятся Wake-On-LAN, включение ПК в ответ на нажатие кнопок клавиатуры и манипуляции мыши, а также по таймеру и звонку модема).
Внутренняя частота процессора устанавливается четырехпозиционным DIP-переключателем; в документации указано восемь коэффициентов умножения частоты (от 3,5 до 7), также были обнаружены коэффициенты 2, 2,5 и 3. Частота системной шины выбирается комбинированным образом. Во-первых, перемычкой “Auto/100 МГц” можно задать диапазон частот 100 МГц (включая 103 и 112 МГц) либо использовать механизм опознавания типа процессора, который самостоятельно выбирает подходящий диапазон - 100 или 66 МГц (в последний входят также частоты 68, 75 и 83 МГц). Во-вторых, в BIOS Setup устанавливается любая из возможных тактовых частот. Именно механизм опознавания заставил использовать при тестировании два процессора Pentium II - 266 и 400, так как “старшему” (Deschutes) 400 МГц процессору плата не дала работать с частотами из 66 МГц диапазона. При изменении настроек частот иногда возникала ситуация, когда плата с процессором не подавала никаких признаков жизни (вплоть до того, что не работал вентилятор процессора). После изучения руководства пользователя к плате выяснилось, что важная информация о том, как надо при этом действовать, приведена лишь в виде комментария к пункту подменю BIOS Setup.
Интересна реакция системной платы ATC6220 на установку процессора Celeron 300. При режиме автоматического определения он воспринимается явно как “старший” Pentium II (устанавливается частота шины 100 МГц). Однако для механизма автоматического определения он чем-то отличается от “полноценного” Pentium II, так как для него оказываются доступными все частоты системной шины, а переключатель коэффициента умножения частоты не действует (фиксированный 4,5; получается, что нормальная частота шины для Celeron 300 - 66 МГц). При первом включении Celeron заработал на частоте 450 МГц (!) и нормально функционировал на 464 МГц (частота шины 103 МГц), а при частоте 112 МГц на начальном этапе загрузки ПК мелькнуло сообщение о его работе на частоте 504 МГц и больше ничего...
В комплект ATC6220 входят: CD-ROM с драйверами для Windows 95/ NT 4.0, DOS, OS/2, утилитами, Intel LanDesk Manager (ILDM) и электронной документацией, две брошюры (довольно подробное руководство пользователя и описание по установке ILDM; обе на английском языке), кабели для подключения НГМД и IDE НЖМД, термодатчик процессора, крепежный комплект для установки Pentium II (Intel сделала различный крепеж для Pentium II и Celeron, теперь заменяя их, необходимо заменять и крепежную рамку).
Розничная цена системной платы в указанной комплектации (на момент тестирования, 3 июля 1998 г., при покупке в компании СИТИЛИНК) составляет 170 долл. Компания СИТИЛИНК предоставляет на нее один год гарантии, сервис-центр осуществляет техническую поддержку, гарантийное обслуживание и ремонт.
Состав стенда для тестирования ATC-6220 (комплектующие предоставлены компанией СИТИЛИНК): Pentium II 266 и 400, 2/3D-видеоадаптер TRIDENT 3DImage 985, НЖМД UDMA/33 IBM DHEA-38451 8,4 Гб, два модуля 64 Мб ОЗУ стандарта PC-100, 32x CD-ROM Matsushita CR-587-B, 3,5-дюймовый НГМД на 1,44 Мб. Также использовались 14-дюймовый монитор, клавиатура и мышь стандарта PS/2, ATX-блок питания, Celeron 300.
Тестирование ATC-6220 проводилось в средах ОС Windows 95 OSR2.5 (ОЗУ 64 Мб, разрешение экрана 1024x768, 65 тыс.цветов, small font, файловая система FAT32) и Windows NT 4.0 + Service Pack 3 (ОЗУ 128 Мб, разрешение экрана 1024x768, 16 млн. цветов, small font, файловая система FAT16), использовались тесты Ziff-Davis Labs WinStone 98, WinBench 97 и 98, 3D WinBench 97 и 98 (тест 3D WinBench 98 не проходил без обновления драйверов видеоадаптера, но после этого результаты на других тестах незначительно снизились).
Для новой системной платы было интересно сравнить процессоры с одним коэффициентом умножения частоты (в данном случае 4), но работающих на разных частотах системной шины. ПК с Pentium II/266 тестировался на частотах системной шины 66 и 83 МГц, с Pentium II/400 - на частотах 100 и 112 МГц, с Celeron - 100 и 103 МГц и на большинстве тестов показал результаты (см. таблицу, в ней приведены как абсолютные результаты тестов, так и относительные; за 100% берутся результаты тестов ПК с частотой системной шины 66 МГц), близкие к результатам аналогичных ПК, испытанных в Ziff-Davis Labs (см. www.zdnet.ru).
Применение тактовых частот 100 и 112 МГц явно оправдывает себя - увеличение производительности составляет от 6 до 46% по сравнению с производительностью ПК с 66 и 83 МГц шинами. Наиболее это заметно на тестах CPUMark32 и FPU (что говорит о хороших перспективах увеличения производительности ПК на счетных задачах). Для теста CPUMark32 в среде Windows 95 разница результатов между ПК с 66 и 112 МГц шинами составляет 69% (однако не 100%, так как кэш-память работает на половинной частоте системной шины, а также влияют другие факторы). Результаты Celeron с частотой 464 МГц (4,5 x 103 МГц) на тестах CPUMark32 и FPU - 661 и 2170 соответственно, аналогичная картина была и на других тестах, поэтому покупка Celeron для такой платы - разумный шаг при денежном дефиците, особенно если учесть, что всегда есть возможность провести дальнейшую модернизацию ПК с помощью “обычного” процессора Pentium II.
На основе системной платы ATC-6220 можно построить производительные ПК профессионального класса с хорошими возможностями для модернизации, которые подойдут для широкого круга пользователей, чем бы они ни занимались - работали в офисе или играли на домашнем компьютере.
Дополнительную информацию можно получить на Web-узлах компаний по адресу: A-Trend Technology - www.atrend.com.tw и СИТИЛИНК - www.citilink.ru.
Телефон компании СИТИЛИНК: (095) 742-6555.
С полной версией статьи можно ознакомиться на нашем Web-сервере www.pcweek.ru.
