В индустрии высоких технологий так случается довольно часто: сначала поднимается шумиха по поводу новой перспективной технологии, потом обнажаются подводные камни, препятствующие ее реализации. Сроки появления новых продуктов откладываются, и чем дольше это продолжается, тем больше сомнений в том, что обещанное когда-нибудь сбудется. Примерно по такому же сценарию, хотя и со своими особенностями, развивались события вокруг технологии LCOS (Liquid Crystal on Silicon - жидкие кристаллы на кремниевой подложке), которая, как казалось сначала, способна была заметно потеснить или даже заменить собой наиболее распространенные в индустрии мультимедиа-проекторов технологии - LCD и DLP. История несколько затянулась, но, похоже, в ней начинается новый интересный этап.
Что такое LCOS-технология
Оптимистические прогнозы в отношении LCOS-технологии базировались на ее уникальных особенностях. Используя те же свойства жидких кристаллов, что легли в основу LCD-проекторов, LCOS-кристаллы в отличие от LCD-матриц реализуют не просветный, а отражательный принцип формирования изображения, ранее воплощенный в DLP-устройствах. При этом время отклика отражающей жидкокристаллической матрицы на управляющее воздействие примерно в три раза меньше, чем у просветной. Отличия этим не исчерпываются: управляющий прохождением света слой жидких кристаллов в LCOS-панели располагается поверх кремниевой подложки, в которую вынесена вся схема управления пикселами. Поскольку транзисторы не препятствуют прохождению световых лучей через рабочий ЖК-слой (как это происходит в обычной LCD-матрице), эффективность использования поверхности кристалла, или так называемый коэффициент заполнения (отношение суммарной площади пикселов к общей площади матрицы), достигает 93%, заметно превышая этот показатель у DMD и LCD-кристаллов.

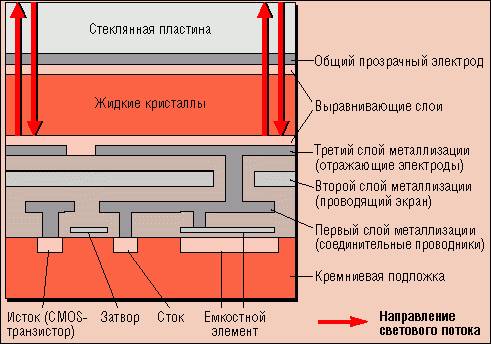

Устройство LCOS-панели
DMD содержат механические элементы - микрозеркала, что существенно усложняет их производство. С LCOS таких проблем нет - технология их изготовления легко вписывается в типовой процесс формирования CMOS-структур, а значит, сами панели могут быть относительно недорогими. Кроме того, LCOS позволяет наращивать число пикселов и, следовательно, разрешающую способность формирователя изображения без значительного увеличения его размеров. Сравнительно просто достигается разрешение SXGA (1280ґ1024 пиксела). Таким образом, при более низкой цене матрицы можно рассчитывать на более высокое качество получаемого в итоге изображения.
На острие атаки - JVC
Первой в мире разработала LCOS-технологию и внедрила ее в свои мультимедийные проекторы корпорация JVC. Чтобы отделить свою разработку от других, она использует для выпускаемых ею LCOS-матриц специальное название - D-ILA (Direct Drive Image Light Amplifier). Проекторы JVC с разрешением SXGA, изготовленные на основе этой технологии (DLA-G11, DLA-G15, DLA-G20), выпускаются уже несколько лет. Однако они не приобрели большого распространения, особенно в Росcии. Доля их на мировом рынке составляет несколько десятых процента от общего количества выпускаемых проекторов. Возможно, причиной тому является довольно высокая цена и большая масса.
Проектор JVC DLA-G3010Z
Важным этапом в развитии D-ILA-проекторов стал 2001 г. Именно в этом году на выставке CeBIT 2001 в Ганновере JVC показала проектор DLA-G3010Z с разрешением SXGA+ (1385ґ1024 пиксела). В этом проекторе, в отличие от предыдущих моделей, где применялись мощные ксеноновые лампы, установлена 200-ваттная UHP-лампа, что позволило уменьшить его массу до 6 кг. Проектор имеет световой поток 1300 ANSI-лм и по своим возможностям достаточно универсален. Его можно использовать для оснащения диспетчерских пультов, ситуационных комнат, тренажеров и других объектов подобного рода, а также для проведения мобильных компьютерных презентаций. Кроме того, уникальные технические характеристики и элегантный дизайн выдвигают DLA-G3010Z в ряд лучших проекторов для домашних кинотеатров. И цену его (на российском рынке - 9,5 тыс. долл.) следует признать вполне приемлемой для устройства такого класса.
Между тем основной упор корпорация JVC делает на разработку и выпуск мощных проекторов высокого разрешения, предназначенных для больших залов и прежде всего - кинотеатров. Для этого сегмента она сегодня предлагает три модели с разрешением SXGA: DLA-M2000L (2000 ANSI-лм, 15,6 кг, 15 тыс. долл.); DLA-M4000L (4000 ANSI-лм, 71 кг, 50 тыс. долл.); DLA-M5000L (5000 ANSI-лм, 71 кг, 71 тыс. долл.).
Даже профессионалы, многие годы работающие в сфере кинопроката и ранее весьма скептически относившиеся к видеопроекторам, поражаются качеству изображения, которое обеспечивают эти устройства, хотя разрешение у них меньше, чем у кинопленки.
Ближайшие перспективы
Для того чтобы окончательно закрыть вопрос о преимуществе “целлулоида”, необходимо иметь видеопроектор с разрешением не ниже QXGA (2048ґ1536 пикселов) и соответствующий источник информации. В 2001 г. на выставке CeBIT в Ганновере JVC впервые продемонстрировала мощный D-ILA-проектор с разрешением QXGA, предназначенный для больших кинозалов. Аппарат выполнен в том же корпусе, что и проекторы DLA-M4000L/ M5000L, и имеет ту же массу - 71 кг. Величина светового потока этого уникального прибора составляет около 8500 ANSI-лм, декларируемая контрастность - 1000:1. Качество изображения ставит его существенно выше собратьев - мощных проекторов, основанных на DLP-технологии. Этот проектор, несомненно, будет одним из наиболее вероятных претендентов на место в цифровых кинотеатрах XXI века и в престижных конференц-залах.
Проектор JVC с разрешением QXGA
В ближайших планах JVC - разработка проектора с разрешением 4096ґ2048 пикселов, т. е. вдвое большим, чем у кинопленки. Прототип панели с таким разрешением был показан на выставке InfoComm-2001. Впервые возникнет ситуация, когда возможности технических средств превысят запросы пользователей, - обычно бывает как раз наоборот.
JVC не единственная компания, работающая в сфере LCOS-технологии. В конце 2000 г. тайваньская фирма Everest, производитель поляризационных фильтров для LCD-матриц, начала выпускать проектор RX-1300 (XGA, 1300 ANSI-лм, 4,9 кг). Отражательные матрицы для него поставляет американская компания S-Vision, разработавшая собственную технологию изготовления LCOS-панелей. Проектор RX-1300 привлекает невысокой ценой - 4,5 тыс. долл., что гораздо меньше стоимости большинства LCD- и DLP-проекторов с аналогичными характеристиками.
До конца года на рынке, вероятно, появится и проектор CP-SX5500W, продемонстрированный на InfoComm-2001 компанией Hitachi America. Он выполнен на базе 0,9-дюймовой LCOS-панели (собственная разработка Hitachi) и, обладая разрешением SXGA+, выдает световой поток в 1500 ANSI-лм. Еще более высокий световой поток (1800 ANSI-лм) при том же разрешении имеет портативный проектор Vivid Red, показанный на выставке в Лас-Вегасе компанией Christie, которая заимствовала D-ILA-матрицы у JVC.
Проектор Everest RX-1300
Подготовку к выпуску линейки LCOS-проекторов в содружестве с фирмой Three-Five Systеms ведет крупнейший производитель мультимедийных проекторов корпорация InFocus. Об аналогичных планах объявили Sanyo и 3M. По данным Insight Media, не дремлют и тайваньские производители. Acer, Primax, Imaging Quality Technologies, Delta Electronics, Prokia Technology, Optoma, K Laser, WellSome - все эти компании работают над LCOS-продуктами. Одновременно разрабатывается более дюжины платформных архитектур для создания проекторов, и это имеет принципиальное значение, так как все LCD- и DLP-аппараты основываются всего на двух-трех архитектурах.
Stanford Resourses, ведущая исследовательская фирма в сфере маркетинга дисплейных технологий, прогнозирует на ближайшие пять лет средний ежегодный рост выпуска LCOS-проекторов на уровне 55% при общих темпах развития рынка проекционных устройств 31%. И хотя по разным причинам вопрос цены таких проекторов остается открытым, потребители, если технология начнет широко внедряться (а для этого прикладываются очень серьезные усилия), могут рассчитывать на то, что в один прекрасный день им удастся приобрести SXGA-проектор по цене XGA.
С автором, заместителем директора компании “Викинг”, можно связаться по адресу: pos@viking.ru.
