Много ли нужно знать, Чтобы подобрать подходящий мультимедиа-проектор? На первый взгляд, вовсе нет - не таким уж большим числом параметров определяются возможности аппарата, а для их понимания вполне достаточно знаний в объеме школьной программы и элементарной компьютерной грамотности. Между тем, обратившись к любой проекторной базе данных, неспециалист скорее всего сразу же столкнется с проблемой - просматривать все модели подряд бессмысленно, а для сужения зоны поиска нужно указать приемлемые характеристики: яркость, разрешение, массу, цену. С последними тремя все достаточно просто. Другое дело яркость, а точнее, мощность светового потока проектора, от которой, кстати, во многом зависит и его стоимость. Скажем, 1000 ANSI-лм - это много или мало?
Поразмыслив над тем, что является фундаментом для определения необходимого уровня светового потока проектора для разных приложений, нетрудно прийти к выводу, что этим самым фундаментом может служить только реальная контрастность изображения. Именно она в первую очередь определяет качество воспринимаемой глазом картинки и как исходный критерий годится для любых ситуаций.
Возьмем для примера самый обычный вариант применения проектора - компьютерную презентацию в офисе при искусственном или естественном освещении, т. е. в условиях внешней засветки. При использовании стандартного отражающего экрана для прямой проекции реальная контрастность изображения определяется простым выражением: К = (Белое поле + Засветка) / (Черное поле + Засветка). Белое поле - это измеренная в полной темноте освещенность участка экрана, на котором воспроизводится белый цвет (стандартный цвет фона в редакторе Word). Черное поле - аналогичным образом измеренная освещенность участка экрана черного цвета (цвет букв в редакторе Word). Засветка - освещенность экрана в реальных условиях проведения презентации при выключенном проекторе. Все эти величины измеряются люксметром (такие приборы имеются в продаже).
Для определения цифрового критерия качества изображения автор выполнил небольшую экспериментальную работу в помещении “Лаборатории средств отображения информации”, воспользовавшись для этого проектором LG LP-XG2, люксметром, цифровой фотокамерой Olympus E10, регулируемым источником света и специальной тестовой картинкой, подготовленной в программе Excel.

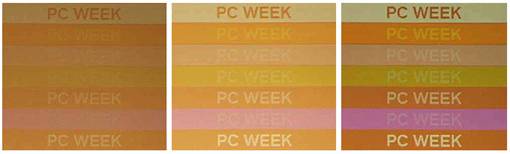

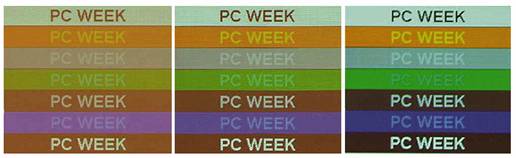

Текстовая картинка при разных уровнях контрастности
При отсутствии внешней засветки освещенность белого поля тестовой картинки составила 480 люкс, черного - 12. Таким образом, реальная контрастность изображения оказалась равной К = 480/12 = 40 (для большинства современных проекторов можно принять оценку K = 50). Это существенно меньше величины, указанной в техническом паспорте проектора, что неудивительно. Дело в том, что паспортная контрастность определяется соотношением уровней освещенности экрана при воспроизведении на всей его поверхности сначала белого цвета, а затем черного. При таком способе измерения исключается влияние светлых участков экрана на темные. Совсем иная ситуация складывается при проведении презентации: отраженные светлыми участками экрана лучи переотражаются стенами и потолком и частично засвечивают темные участки изображения, снижая его контрастность. Как на контрастность влияет внешняя засветка, наглядно демонстрируют данные, приведенные в табл. 1.

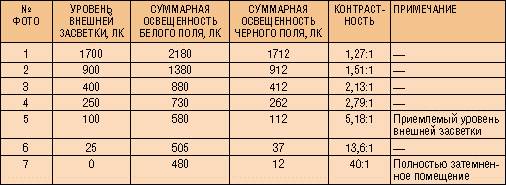

Таблица 1. Контрастность изображения при различных уровнях внешней засветки
Вполне приемлемый уровень контрастности для текстовой картинки составляет 5:1. Для комфортного просмотра презентаций с использованием тонких линий, полутонов, фотографий и видеофильмов он должен быть несколько выше. Оптимальный вариант - 10:1.
Определив фундамент для расчетов и зная простую зависимость, связывающую освещенность экрана, его площадь и мощность падающего на него светового потока, несложно вычислить искомую характеристику проектора. Правда, для этого еще нужно уточнить, с каким уровнем внешней засветки приходится сталкиваться на практике. Почерпнутые из литературы и добытые экспериментальным путем данные сведены в табл. 2.
Таблица 2. Реальные уровни освещенности
Теперь у нас есть все, чтобы составить таблицы для практических нужд. При этом можно выделить два подхода к выбору проектора. Первый предполагает установление минимальной необходимой мощности светового потока аппарата, исходя из приблизительной (или точной, с помощью люксметра) оценки освещенности в зоне установки проекционного экрана (см. табл. 3), а второй - обратные действия, позволяющие для доступного по цене проектора определить максимально допустимый уровень внешней засветки (см. табл. 4) и соответствующие меры по затемнению помещения. В обоих случаях придется сделать поправку с учетом многократно проверенного факта - реальный световой поток проектора составляет примерно 70% от указанного в паспорте.

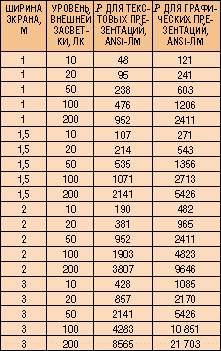

Таблица 3. Оценка необходимого уровня паспортной световой мощности проектора (Р)

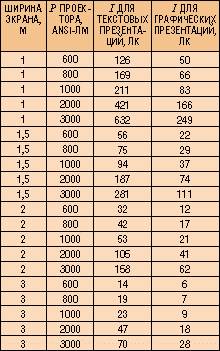

Таблица 4. Оценка допустимого уровня внешней засветки экрана (I)
Из таблиц видно, что при разумном выборе размеров экрана и места его размещения (освещенность вблизи экрана должна быть низкой) светового потока современных проекторов вполне достаточно для проведения презентаций или учебных семинаров. При этом нет необходимости покупать самый яркий и дорогой аппарат - лучше предусмотреть возможность затемнения помещения исходя из того, что при уровне внешней освещенности в 50 люкс и выше слушатели смогут не только следить за презентацией, но и делать записи или знакомиться с подготовленными для них печатными материалами. Следует также иметь в виду, что в отличие от офисов и гостиных оснащение больших помещений (лекционных аудиторий, конференц-залов) презентационным оборудованием неизбежно требует предварительной проектной проработки с привлечением специалистов. В этом случае и выбор проектора нужно доверить им.
С автором, директором компании “Лаборатория средств отображения информации”, можно связаться по адресу: lsoi2000@yahoo.com.
